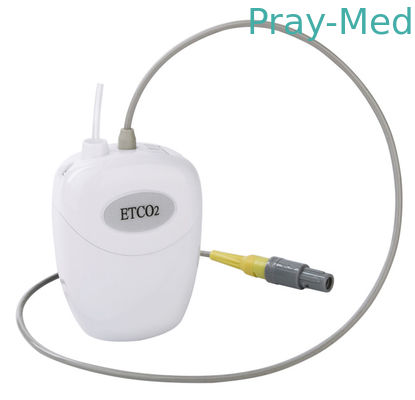

8 پین اتصال دهنده Sidestream ETCO2 Sensor CO2 Module LH800

                               حسگر Sidestream ETCO2 LH800

LH810 یک سنسور co2 پلاگین و پخش جانبی است.هیچ فضای میزبانی را اشغال نمی کند و فقط با یک شاخه هشت پین به میزبان متصل می شود.LH800 از فناوری پیشرفته برای اندازه گیری غلظت CO2 آنی ، میزان تنفس ، غلظت CO2 جزر و مدی ، غلظت CO2 الهام گرفته ، زمان الهام و زمان انقضا برخوردار است.به طور کلی در مانیتور بیمار و دستگاه بیهوشی استفاده می شود.با سرعت نمونه گیری کم تا 50 میلی لیتر در دقیقه ، برای استفاده در بیماران بزرگسال ، کودک و نوزاد ایده آل است.بیمارانی که تحت آرام بخشی رویه ای قرار می گیرند.و نظارت کوتاه مدت بر روی بیماران بینابین.

مشخصات فنی

• نوع مبدل: سنسور CO2 LH800 Sidestream
• میزان نمونه: 50 میلی لیتر در دقیقه ، m 10 میلی لیتر در دقیقه.
• اصل عملکرد: مادون قرمز غیر پراکنده (NDIR) نوری تک پرتو ، طول موج دوگانه ، بدون قطعات متحرک
• زمان شروع:

Ø Capnogram در کمتر از 5 ثانیه نمایش داده می شود

Ø رسیدن به مشخصات کامل در عرض 10 دقیقه.

• CO2 محدوده اندازه گیری:

0 - 114 میلی متر جیوه

0 - 15٪

0 - - 15.2kPa

• وضوح CO2:

Ø 0.1 میلی متر جیوه 0 تا 50 میلی متر جیوه

Ø 0.25 میلی متر جیوه 50 تا 114 میلی متر جیوه

• دقت CO2:

Ø 0 - 40 میلی متر جیوه ± 2 میلی متر جیوه

40 Ø - 114 میلی متر جیوه ± 5 of از خواندن

• میزان تنفس:

Ø محدوده 2 تا 120 نفس در هر دقیقه (BPM)

Ø دقت ± 1 نفس

• تنظیم:

بدون نیاز به کالیبراسیون کاربر معمول

• جبران خسارت:

فشارسنج اتوماتیک 400 - 800 mmHg.

جبران O2 / N2O قابل انتخاب توسط کاربر.

• ولتاژ مورد نیاز:

5.0 VDC ± 5

• مصرف برق:

کمتر از 1.5 وات معمولی.

• دما و رطوبت:

عملکرد: 0o تا 40oC ، 10 تا 90٪ RH ، غیر متراکم است

ذخیره سازی: -40o تا 70oC ، <90٪ RH ، غیر متراکم

• اتصال متقابل

مشخص کردن:

1. VA 5.0V

2. سپر سپر

3. بازگشت دیجیتال DGND

4. VSRC استفاده نشده

5. داده های سریال TxD از LH800

6. داده های سریال RxD از میزبان

7. AGND بازگشت آنالوگ

8. SYNC استفاده نشده

• رابط داده:

Ø RS232 ، دو جهته ، نرخ بهره 19200 ، استاندارد N-8-1.

compatible کاملاً سازگار با پروتکل ارتباطی Respironics LoFlo

• خروجی داده ها

غلظت گاز CO2 (میلی متر جیوه) ، CO2 جزر و مدی ، CO2 الهام گرفته ، میزان تنفس ، جبران فشار فشار سنج خودکار
